1. 제품
  2. 전기 전도성 ITO코팅 유리
 전기 전도성 ITO코팅 유리

전기 전도성 ITO코팅 유리

소개
유리 제품에 기초하여 진공 상태에서 이루어지는 하나 이상의 필름 층을 유리 표면에 적용하여 유리에 필름의 특성을 제공한다. ITO유리는 진공에 도포된 인듐 주석 산화물 전도성 필름으로 코팅된 유리이다. 완제품은 균일하고, 밀도가 높으며, 매우 투명하다. 유리의 두께는 0.44 mm에서 5mm사이이다.
Jimmy의 ITO전기 유리는 두개의 일본 유리 적층 생산 라인과 독일의 완전 자동식 진공 스푸핑용 코팅 라인과 같은 첨단 기계를 사용하여 생산된다. 또한 커팅, 시트 공급, 유리 시트 삽입, 이중 적층 가공, 청소, 매달린 유리, 코팅, 검출 등 엄격한 생산 절차를 통해 생산된다.
ITO전기 유리는 IN, STN, HTN형 LCD패널 또는 터치 스크린에 널리 사용되고 있으며, 우리의 생산량은 한달에 66만개에 이를 수 있다.

ITO전기 유리의 특징
1. 전기 광학적으로 투명한 인듐 주석 산화물 전도성 필름

2.VIS-nir광학 변속기
기본 재료-유리
CECxxxS:ITO가 선택한 HQ플로트 유리
CECxxxP:ITO코팅 기계 광택 HQ플로트 유리
CECxxxA:ITO코팅 1737 컵
CECxxxB:ITO코팅 부로실리카이트 유리
CECxxxE:ITO코팅 GL 3000유리
CECxxxQ:ITO코팅 석영 유리(이중 광택)
CECxxxT:ITO코팅된 얇은 유리

3. 고품질 유리 기판
일반적으로 사용되는 유리 기판 브랜드:NSG, AGC

4. 미세한 거칠기 낮음

두께/mm 유리 기판의 마이크로 경고성
폴란드플로트 유리 플로트 유리 일반 플로트 유리
1.10 £0. 05µm / 20mm £0. 10µm / 20mm £0. 15µm / 20mm
0.70 £0. 08µm / 20mm £0. 13µm / 20mm £0. 20µm / 20mm
0.55 £0 .10µm / 20mm £0. 18µm / 20mm £0. 25µm / 20mm
0.50 £0 .10µm / 20mm £0. 18µm / 20mm £0. 25µm / 20mm
0.40 £0. 20µm / 20mm £0.25µm / 20mm £0. 30µm / 20mm

5. 전기는 좋고 표면 저항이 균일하다.

6. 라이트 투과성은 양호하고 균일하다.

모델 시트 저항(W/œ) 투과율 (%) 에칭 시간/s 코트 두께
150Ω ≦150 ≧87.0 ≦30 200ű50Å
125Ω ≦125 ≧87.0 ≦35 200ű50Å
100Ω ≦100 ≧87.0 ≦40 230ű50Å
80Ω ≦80 ≧86.0 ≦45 300ű50Å
60Ω ≦60 ≧85.0 ≦60 350ű50Å
50Ω ≦50 ≧84.0 ≦65 400ű50Å
40Ω ≦40 ≧82.0 ≦70 500ű100Å
30Ω ≦30 ≧80.0 ≦100 650ű100Å
20Ω ≦20 ≧80.0 ≦140 950ű100Å
15Ω ≦15 ≧85.0 ≦180 1350ű150Å
10Ω ≦10 ≧82.0 ≦240 1850ű200Å

7. 물리적, 화학적 안정성
1)알칼리 내성
60±2℃의 온도와 NaOH(분석 시약)용액에 10%의 농도로 5분 동안 담근 후 ITO전도성 코팅의 시트 저항 값은 본래의 가치가 110%인 것
2)내염성
6%염산(분석 시약)용액에 25±2℃의 온도로 2in을 담근 후 ITO전도성 코팅의 시트 저항 값은 110%의 최초 가치
3)용제 저항
아세톤(분석 시약)또는 무수 에탄올(분석 시약)에 25±2℃의 온도로 5mL를 담근 후 ITO전도성 코팅의 시트 저항 값은 높지 않아야 한다.110%의 원래 저항 값보다 작다.
4)접착력
100mm길이의 테이프를 사용하여 필름 표면에 단단히 접착하고, 페이스트 표면에 공기가 없는지 확인한 다음, 10초 후에 필름을 수직으로 지속적으로 강하게 떼어 내면 손상되지 않을 것이다.
5)내마모성
마찰 시험기에 1000번 문지른 후 ITO전기 필름의 시트 저항은 원래 저항 값 110%를 넘지 않아야 한다.

제품 파라미터
1. 정확도 오차는 유리 치수에 대해±1mm이고, 수직도는 90°±1°로 제어되며, 저항 균일성은 8%범위에서 제어할 수 있으며, 시트 저항은 8%d.

두께/mm 허용 오차 /mm
0.40 ±0.05
0.50 ±0.05
0.55 ±0.05
0.70 ±0.05
1.10 ±0.10

2. 모든 유리는 청결도 측정과 육안 검사를 포함하여 철저히 검사해야 한다.
3. 마찰 및 저온 및 고온 테스팅 후 제품의 필름은 단단하고 안정적이어야 한다.

ITO유리의 적용

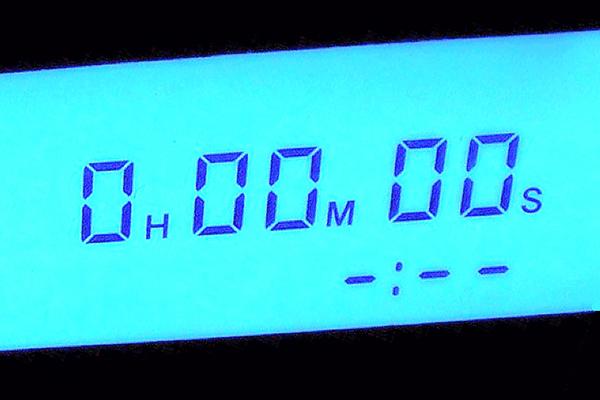

•LCD디스플레이

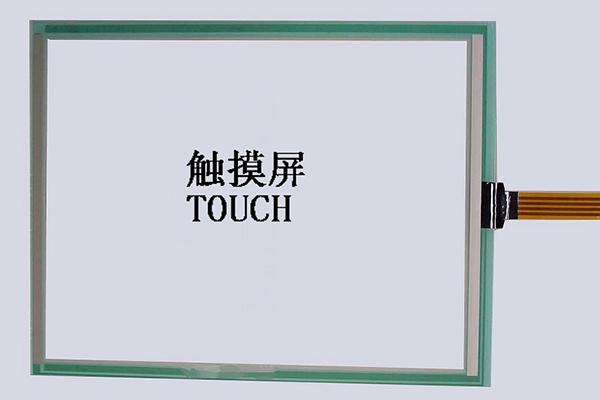

•TP터치 스크린
•지능형 자동차를 위한 백미러
•128x64도트 매트릭스 디스플레이

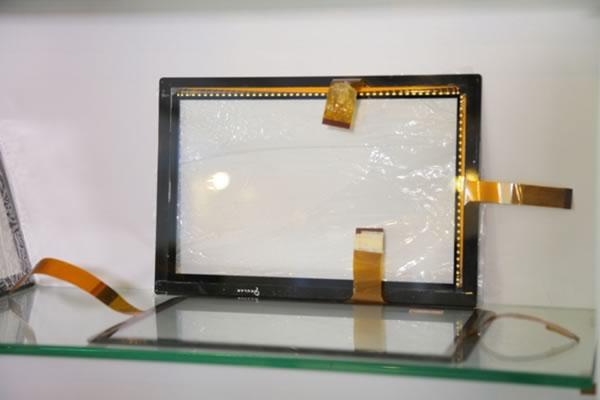

•고해상도 터치 스크린
•지능형 차량을 위한 후사경

ITO유리 사용 가능:
1. 코팅할 수 있는 유리 두께:0.25mm, 0.33 mm, 0.4mm, 0.55 mm, 0.95 mm, 1.4mm, 1.4mm
2. 사이즈:300mm/350mm, 355.6 g/406.4 mm, 370mm/450mm/550mm, 500mm/600mm
위의 파라미터와 더불어 두께 0.8mm또는 1.6mm, 치수 128mm, 직경 16mm등 고객의 요구에 따라 다른 치수의 유리도 제공할 수 있다.

파라미터

두께 치수 저항 공예 고객 적용
1.1mm 14"x16" 60-80 Ω TN 가전 제품, 장난감, 문구류 등을 위한 단색 LCD디스플레이
0.7mm 14"x16" 30-40 Ω STN광택 코팅 스포츠 장비 및 가전 제품용 대형 컬러 화면
0.7mm 400x500mm 80-120 Ω 한면 제거, 코팅 휴대 전화 및 산업용 제어 장치 패널용 정전식 터치 스크린
0.55mm 370x470mm 20-30 Ω STN광택 코팅 뱅크 U실드, 전자 종이, COG, COB등의 도트 매트릭스 디스플레이
0.4mm 370x470mm 20-30 Ω STN광택 코팅 3D유리 및 라이트 밸브 유리용 전체 화면 디스플레이

테스팅 방법

유형 테스트 방법/도구 표준 결과 측정(A/R)

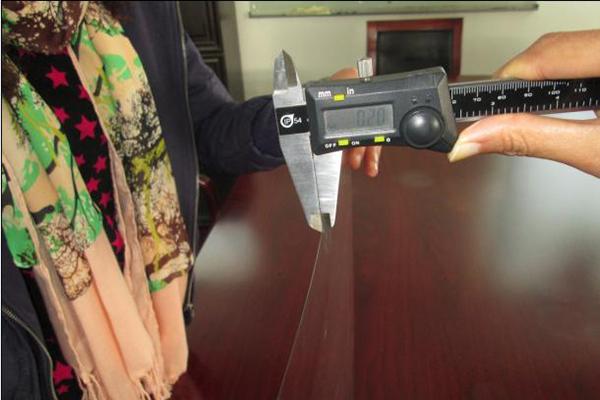

길이 폭 버니어 캘리퍼 ±0.3mm MIN;-0.05 mm A
MAX:+0.08mm
두께 마이크로 미터 ±0.05mm MIN:-0.03 mm A
MAX:+0.05mm
카르텔 직각도 게이지 ≦0.10% 좋음 A
뒤틀림 뒤틀림 프로필로미터 ≦0.15% 좋음 A
Waviness 프로파일러 F0.15µm/ 20mm 좋음 A
SIO2박막의 두께 프로파일러 250±50°C MIN:258 W A
MAX:286 b
에치스 HCl(36%):H2O:HNO3(67%)=50:50:3 60±2℃ ≦ 40S 40S A
알칼리에 대한 내성 NaOH(10%), 60±2℃, 5mL/s R0JLR110% 100% A
산 패스트 푸드 HCl(6%), 25±2℃, 2분 R0JLR110% 103% A
내열성 300℃±30℃가열 R0JLR300% 184% A
연마 성능 마찰 테스트 기계 테스트 1000회 R0JLR110% 103% A
접착제 특성 테이프 손상되지 않음 좋음 A
ITO박막의 두께 프로파일러 230°C±50°C MIN:245:2 A
MAX:222f
투과율 분광 광도계 ≧87% 88.4% A
시트 저항 4점 프로브 100Ω MIN:82Ω A
MAX:94Ω
외모 시각
좋음 A

응용

  • LCD 스크린
  • 터치스크린
  • 휴대폰 / MP3 스크린
  • 휴대폰 / MP3 스크린
제품문의

Guangdong Jimmy Glass Technology Co., Ltd.

주소: No.3, Shunyuan West Road, Da'liang'wu'sha Industrial Park, Shunde District, Foshan, Guangdong Province.
연락인원: Wang Shaohua
Tel.: +86-757-22806080-8026
Fax: +86-757-22806089
